函數任意波形信號源是一種常用的信號源，廣泛應用于通信、雷達、測控、電子對抗以及現代化儀器儀表等領域，是一種為電子測量工作提供符合嚴格技術要求的電信號設備。市面上很多信號源的電壓功率輸出信號小，Aigtek推出一款可輸出大功率的函數任意波形信號源。

ATG-2000系列功率信號源是一款理想的可輸出正弦波、方波、三角波、脈沖波的大功率的函數任意波形信號源。客戶可根據使用情況選擇信號內置、或外置輸入。最大差分輸出1600Vp-p (±800V)高壓，可以驅動高壓型負載。

隨著現代電子技術的飛速發展，現代電子測量工作對函數波形信號源的性能提出了更高的要求，不僅要產生各種波形，還需要很大的電流或者功率，且操作方便，輸出的波形質量好、輸出頻率范圍寬，穩定度和精度都比較高。ATG-2000系列功率信號源可輸出波形：

• 可輸出正弦波、方波、三角波、脈沖波

• 輸入信號可內置或外置

• 電壓電壓高達1600Vp-p (±800V)

• 輸出電流500mA（更高電流可定制）

• 帶寬（-3dB）DC~1MHz

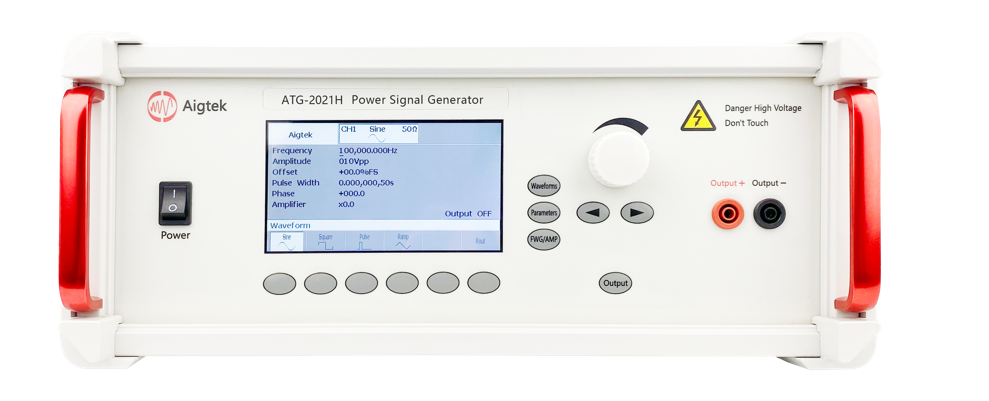

ATG-2000大功率函數信號波形發生器外觀介紹：

       ATG-2000系列功率信號源輸入為BNC接口。當信號內置輸入時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入時為放大器模式，輸入電阻為5kΩ，輸出電阻5Ω / 1kΩ可切換，調節電壓增益即可實現信號放大。

      ATG-2000系列操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。外置輸入信號時為放大器工作模式，此時電壓增益是數控0~240倍（1step）可調。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

型號	ATG-2021H	ATG-2022H	ATG-2031	ATG-2032
通道數	1	2	1	2
帶寬（-3dB）	DC~1MHz		DC~500kHz
輸出形式	單端輸出		單端輸出
輸出電壓	0~200Vp-p（±100V）		0~300Vp-p（±150V）
最大輸出電流（峰值）	500mA		120mA
最大輸出功率	50W		18W
電壓增益（放大器）	x0~60 (1step)		x0~50 (1step)
輸入電阻	5kΩ		5kΩ
輸入電壓（放大器）	0~10Vp-pMAX		0~10Vp-pMAX
輸出電阻	5Ω / 1kΩ (可定制）		50Ω / 2.5kΩ (可定制）
壓擺率	500V/μs		500V/μs
負載上限RL	≥200Ω		≥1.25kΩ

      本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網m.fjiakun.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于高壓功率放大器、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
