院校實驗室如何選擇功率放大器
功率放大器是一種常用的電子測量儀器，在電子測試實驗室中有一定的應用，其中功率放大器是高校、科研單位電子類實驗室不可缺少的實驗設備，目前很多科研實驗室都會遇到常規的信號源輸出電壓低，帶負載能力弱，無法取得超聲波換能器等大功率容性負載的實際問題，今天安泰電子給大家介紹下如何選擇一款合適的功率放大器？需要哪些指標？

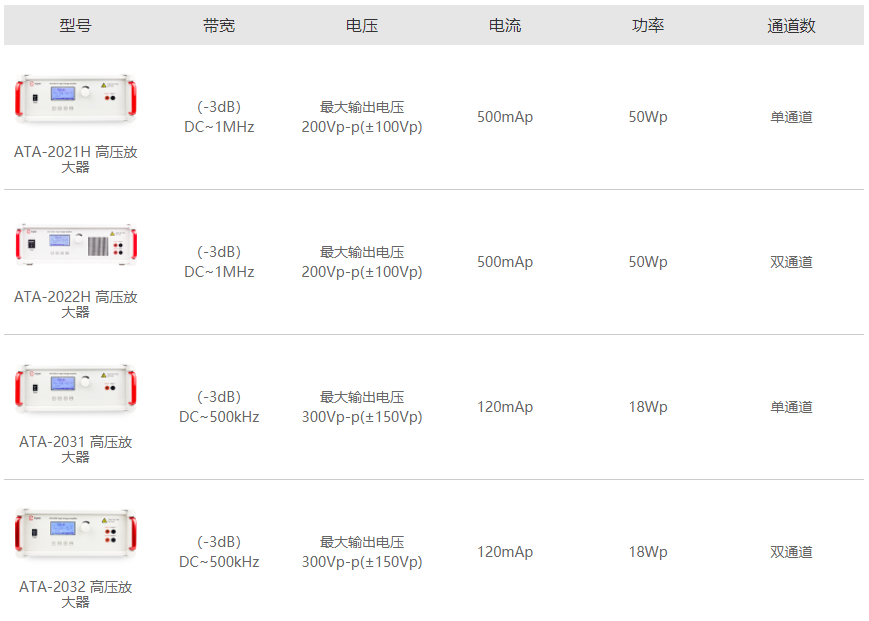

一、看產品指標：
帶寬：通常廠家放大器帶寬都是以正弦波來定義的，例如功率放大器100KHz ，指的是正弦波信號，可以達到的最高頻率，而不是方波或者三角波，這些波形由于其高次諧波的影響，不能達到，通常廠家會給出小信號帶寬或者大信號帶寬，客戶需要根據自己的應用與廠家進行溝通。
電壓：需要放大信號的最高電壓值，客戶通常要注意自己測試應用需要的電壓是有效值Vrms還是峰峰值 Vpp ，通常廠家給出的是峰峰值。
電流：功率放大器通常輸出的功率是恒定的，這樣P=U*I ，也就是電壓和電流在功率恒定下是成反比的，通常廠家給出的電流值是最大值，特別是當在DC下當電壓輸出最大時，電流一定是最小的。
功率：功率代表了放大器的驅動能力，P=U*I ，通常功率的選擇與客戶預期希望加載再待測設備上的電壓與電流有關，但是如果負載是純阻性負載是方便計算的，如果是容性 或是感性負載就需要客戶與廠家工程師進行溝通，進行一定的模擬仿真后獲得一個準確的需求。
通道：根據測試的應用選擇通道數，目前廠家主流的是單通道或者雙通道，但是有些廠家可以根據用戶需要定制通道，最多可以達到8通道，同時可以保證通道的同步性，也可以輸出不同相位差的信號，方便了用戶的使用。
增益：分為模擬增益及數控增益，模擬增益采用電位器調節，模擬增益無法精確放大只能，通過外置觀測示波器來讀取，逐步被廠家淘汰，數字增益控制，調節精度高，直觀方便，是目前主流放大器采用的增益放大方式。
輸入輸出阻抗匹配：放大器通常配合信號源使用，通常信號源有50歐姆及高阻輸出，放大器在輸入阻抗有對應的匹配阻抗，保證了輸入端的安全。輸出阻抗匹配，由于客戶驅動的負載的多樣性，需要廠家提供更靈活的匹配電阻。
保護：功率放大器由于驅動負載，由于很多是動態變化的，就對功率放大器提出了更高的要求，為了防止損壞功率放大器，通常要求有過電壓保護，過電流保護，過熱保護，短路保護。
二、安全性
由于高壓放大器通常進行負載的驅動，而負載的特性的復雜，決定了我們使用功率放大器的風險，如果安全的使用功率放大器需要注意的問題：
1、選擇合適功率的放大器，對于待輸入信號進行預估電壓電流、功率、頻率、波形等（參見如何選擇功率放大器）。
2、保證功率放大器安全接地
3、 查看說明書看廠家對應產品是否支持長時間連續工作能力
4、注意儀器的散熱
5、前端連接線的穩定可靠，防止短路發生
6、信號源輸入信號再安全范圍之內
總之：選購好的功率放大器設備，要從外觀到內里進行挑選，外觀做的漂亮的設備，證明廠家對待產品的質量態度和產品定位較高.但是好的設備通常市場上都會有仿制，所以性能參數和節能，安全性等多方面考慮才能選到好的設備。所以選夠功率放大器設備時,最好優先考虎一些市場定位準確,產品有客戶先例的.可以先試用樣機的或者最好是能到他的客戶那里去看看.然后貨比三家再行定奪。
