提供多種波形放大 安泰電子推出全新功率信號源

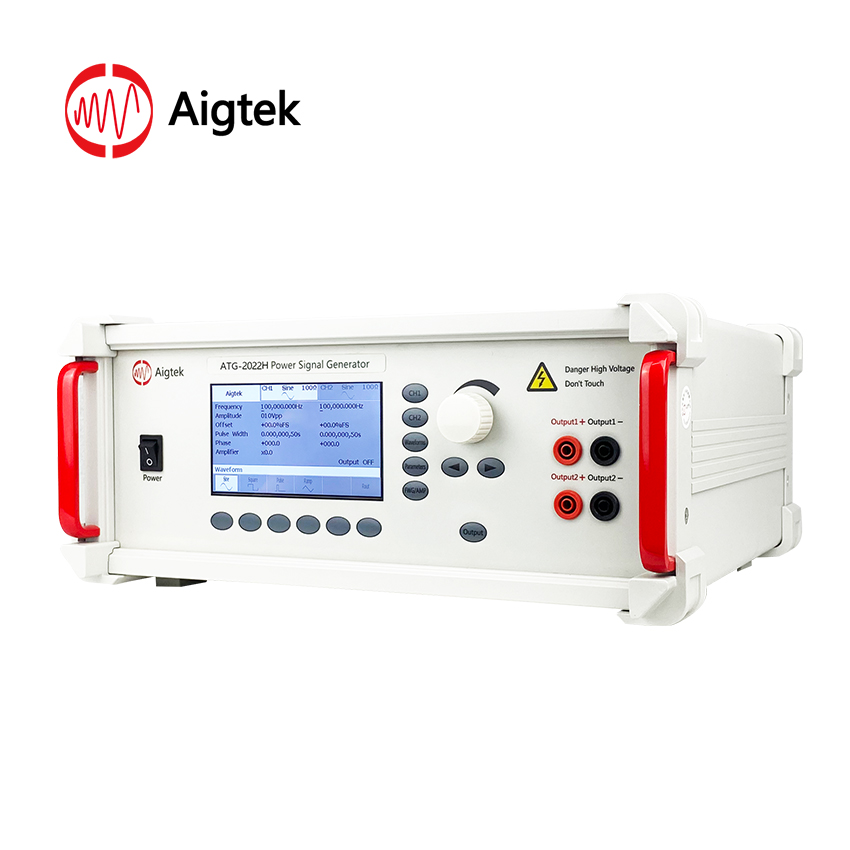

安泰電子推出全新系列的單路輸出和雙路輸出的驅動電源，該驅動電源可提供多種波形，并進行波形放大功能，可做獨立輸出信號源，也可連接信號發生器進行對電壓、功率放大。安泰電子是一家領先的技術科技公司，致力于幫助企業、研究所、院校實驗室提供完美的電子測試方案。全新的ATG2000系列功率信號源能夠支持各行各業的工程師對他們的設計進行測試，應用領域包括：汽車電子、醫療器件、院校實驗室、MEMS測試、超聲無損檢測、壓電陶瓷驅動等工業應用。
安泰電子的信號源可輸出高電壓、大功率，可用于解決驅動壓電器件及換能器、磁場線圈的激勵問題，幫助電子工程師解決驅動電路部分的問題，ATG-2000系列功率信號源和ATA-2000系列功率放大器具有相同的放大電壓、功率的功能，但在ATA的基礎上提供了內置信號源模塊的方案，可自發輸出四種常用的波形：正弦波、方波、三角波、脈沖波，可在更高的電壓下輸出大電流，從而驅動容性感性負載覆蓋更廣泛的應用領域。
ATG-2000系列輸入為BNC接口。當信號內置輸入時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。操作面板為液晶顯示，監測口1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
安泰電子ATG2000系列功率信號源的主要特點包括：
通道數分為：單通道和雙通道兩種
最大輸出電壓：1600Vpp（±800V）
最大輸出電流：500mA
最大輸出功率：50W
可輸出正弦波、方波、三角波、脈沖波
帶寬（-3dB）DC~1MHz
輸入信號可內置或外置
儀器有過壓、過流控制功能，為器件提供多重保護
安泰電子ATG2000系列功率信號源具體型號：
本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網m.fjiakun.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率放大器模塊、高壓放大器等測試儀器產品的研發與制造。
型號 | ATG-2021H/ATG-2022H | ATG-2031/ATG-2032 | ATG-2041/ATG-2042 | ATG-2081/ATG-2082 | ATG-2161 |
通道數 | 單通道/雙通道 | 單通道/雙通道 | 單通道/雙通道 | 單通道/雙通道 | 單通道 |
帶寬（-3dB） | DC~1MHz | DC~500kHz | DC~500kHz | DC~200kHz | DC~150kHz |
輸出形式 | 單端輸出 | 單端輸出 | 單端輸出 | 單端輸出 | 差分輸出 |
輸出電壓 | 200Vp-p（±100V） | 300Vp-p（±150V） | 400Vp-p（±200V） | 800Vp-p（±400V） | 1600Vp-p（±800V） |
輸出電流（峰值） | 500mA | 120mA | 100mA | 40mA | 40mA |
輸出功率 | 50W | 18W | 20W | 16W | 32W |
電壓增益 | x0~60 (1step) | x0~50 (1step) | x0~60 (1step) | x0~120 (1step) | x0~240 (1step) |
輸入電阻 | 5kΩ | 5kΩ | 5kΩ | 5kΩ | 5kΩ |
輸入電壓 | 0~10Vp-pMAX | 0~10Vp-pMAX | 0~10Vp-pMAX | 0~10Vp-pMAX | 0~10Vp-pMAX |
輸出電阻 | 5Ω / 1kΩ | 50Ω / 2.5kΩ | 50Ω / 2.5kΩ | 100Ω / 5kΩ | 200Ω / 10kΩ |
壓擺率 | 500V/μs | 500V/μs | 500V/μs | 250V/μs | 200V/μs |
負載上限RL | ≥200Ω | ≥1.25kΩ | ≥2kΩ | ≥10kΩ | ≥20kΩ |
