電磁蘭姆波無損探傷測試--功率放大器應用
超聲無損探傷測試系統由信號發生器、功率放大器、激勵探頭、金屬板、濾波電路、接收探頭、示波器組成。由信號發生器產生的電壓信號激勵被放大，然后驅動執行器。同時，需要用于接收端來收集動態數據。
超聲蘭姆波探傷的基本原理：
電磁超聲蘭姆波是依據電磁感應原理進行缺陷檢測。高壓放大器舞動換能器，通過超聲換能器的永磁鐵及交流線圈產生偏置磁場，在金屬板內形成洛侖茲力，產生機械振動，形成貫穿板厚的超聲波。接收是激勵的一個逆過程，接收線圈在質點振動切割磁感線時感應出電動勢，若存在缺陷，信號回波會發生變化，因此通過接收信號的變化便可進行判斷和定位。
超聲蘭姆波激發的原理：
電磁超聲蘭姆波換能器的載流線圈有回折形線圈和螺旋形線圈兩種形式，當線圈內部通入高頻交變電流并防止在水平或垂直靜態磁場時，換能器下方的被測金屬板表面就會產生高頻振動，當金屬板厚度小于或者等于二分之一波長時，該高頻振動就會以蘭姆波的形式傳播出去。
超聲無損探傷測試系統圖：
關于超聲蘭姆波探傷測試中功率放大器的介紹：
Aigtek功率放大器可配套任意品牌和型號的信號發生器，能夠快速的滿足測試需求搭建實驗測試平臺，可靈活控制輸出電壓和功率，具有完整的輸出保護電路（輸出過流、過壓保護），ATA2022H高壓功率放大器電壓增益數控0~60倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。

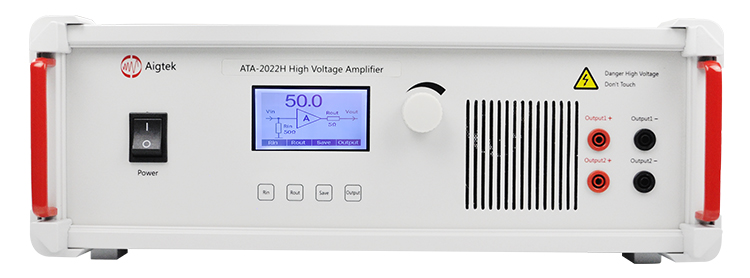

ATA-2022H是一款理想的可放大交直流信號的雙通道高壓功率放大器。最大輸出200Vp-p (±100Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
輸入Input
輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。
輸出 Output
輸出為香蕉插座，最大輸出電壓200Vp-p(±100Vp)，輸出電流（峰值）500mAp。
