超聲馬達是指利用壓電或電致伸縮材料中的彈性波作為驅動源,直接推動可運動的部件產生直線或旋轉運動的電-(聲)力換能裝置。常用的信號發生器最大電壓輸出都是10Vpp-20Vpp，電流輸出很小，在驅動超聲馬達測試時電壓以及功率都不夠，就需要外接高壓功率放大器來提高輸出的電壓和功率，以實現激勵負載的目的。

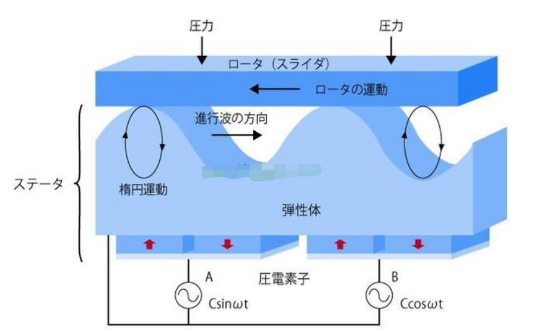

超聲波馬達原理：

　　電能和機械功可以通過電磁力以外的方法進行轉換。已知利用作用在電容器的電極之間的力的靜電電動機和利用壓電元件的超聲電動機。盡管靜電馬達已作為MEMS（微機電系統）而受到關注，但很少投入實際使用。另一方面，后一種超聲馬達用于特殊目的，例如驅動相機鏡頭，因?yàn)樵擇R達可以被構造成盤狀。

壓電元件（PZT）具有在施加電壓時沿垂直于電壓的方向延伸的特性。最初研究了利用該特性將位移改變?yōu)橹本€或旋轉運動以制造電動機。但是膨脹和收縮只有幾微米。為了電動機旋轉，需要將壓電體和彈性體組合并以高頻率振動的結構。1980年，通過產生從壓電體到彈性體的行波發明了一種實用的電動機。使用術語“超聲波馬達”是因?yàn)槠涓鶕?jù)彈性體的共振頻率以高于20kHz或更高的可聽范圍的頻率（超聲波）被驅動。

Aigtek推出的高壓放大器ATA-4014是一款理想的可放大交直流信號的單通道高壓功率放大器。最大輸出電壓150Vp-p（±75Vp），輸出電流4Arms，可以驅動功率型負載，通過與信號發生器的組合使用，可以調整頻率，在DC-1MHz以內，驅動波形不失真，相位以及振幅來進行馬達的驅動測試。

ATA-4014具有高速且寬頻帶的電壓穩定輸出，最符合馬達驅動的測試條件。同時電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。

輸出為香蕉插座，最大輸出電壓150Vp-p(±75Vp)，輸出電流4Arms。

高壓功率放大器更多應用：

在單反相機自動對焦，掃描電子顯微鏡，半導體制造設備，微型機械制造設備、磁性材料、壓電元件、電容、介電電泳、細胞分離，微生物與病毒的檢測等也有眾多應用領域。
