高壓線性放大器主要應用在壓電材料驅動、光電管、光譜儀、微機電、納米科技工程等方面。此類應用一般要求放大器輸出電壓較高、穩定性好、線性度高等，讓負載為容性時，為得到較好的動態性能，還要求高壓功率放大器具有很高的電流驅動能力。

針對不同的壓電陶瓷驅動器等容性負載動態應用，Aigtek設計出多個型號的雙極性高壓功率放大器，采用高壓放大級組合多組并聯功率放大級的電路結構，增強了放大器對負載的充放電能力，同時將放大器的功耗平均的分配到各組放大級中，確保了放大器的安全工作，能夠滿足容性負載驅動的各種測試要求。

ATA-4052高壓功率放大器能夠實現高壓輸出并具有較高的頻率帶寬和轉換速率，雙極性高電壓輸出的同時具有很強的電流驅動能力。該放大器驅動等效電容為μF級的壓電陶瓷驅動器，能實現輸出正負155Vp的高壓輸出，電壓增益0-100倍可調，最大電流達2Arms，它具有驅動能力強，穩定性好，線性度高等特點。

舉例：壓電陶瓷驅動器微納定位測試研究：

被測對象為Thorlabs公司生產的PZS001型壓電陶瓷驅動器，在最大100V的驅動電壓下，其最大位移為12.925μm。使用ATA-4052功率放大器將控制壓電放大為壓電陶瓷驅動器的驅動電壓。壓電陶瓷驅動器上自帶4個電阻應變片，組成一個4橋的電阻應變片。使用SDY2105型電橋放大器測量壓電陶瓷驅動器的變形量。

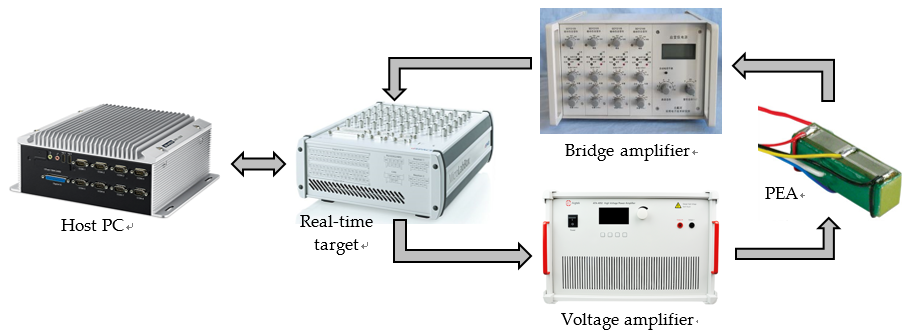

測試程序在Matlab/Simulink下編寫，通過Microlabbox型實時控制器運行測試程序。測試流程如下：首先在控制程序中生成0-10V的正弦信號，經過放大器放大之后驅動壓電陶瓷驅動前前后運動，利用Microlabbox完成控制信號與位移信號的實時測量，并根據壓電陶瓷的特性，編寫單神經元自適應補償算法，利用設備完成算法的性能測試。

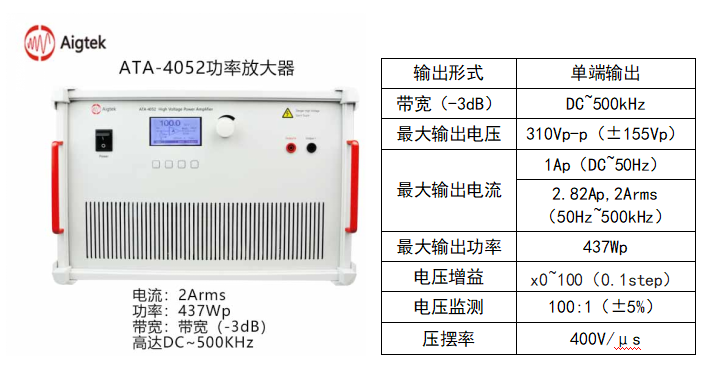

ATA-4052功率放大器產品介紹：

本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網m.fjiakun.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
