應用案例

基于彈性波的ACCC導線結構健康監測系統主要是構建完整的結構健康監測系統，并實現ACCC導線損傷定位和不同損傷狀態的辨識。構建了有效的結構健康監測系統。

基于彈性波的ACCC導線結構健康監測系統主要包括激勵信號產生部分、功率放大器、波形激勵及接收裝置、電荷放大器、NI同步采樣部分等。



系統整體設計框圖

   在LabVIEW中產生激勵信號，通過控制器插槽中的任意波形控制器進行通信，生成激勵信號，經過ATA-4052高壓功率放大器進行放大，傳送到布置在ACCC 導線上的壓電陶瓷驅動器上，激勵波形在ACCC 導線中進行耦合、傳播，最終在接收端被波形接收裝置接收，完成一次完整的信息采集，再結合合理的波形分析方法，得到有效的結構狀態信息。

壓電元件具有正壓電和逆壓電效應，且具有頻響高、重復性好等優點，使用功率放大器驅動，常被用來作為結構健康監測系統中的傳感器和驅動器。常規的圓形壓電陶瓷片不適合直接粘貼在ACCC表面上，這樣在實驗過程中非常容易損壞壓電陶瓷片。所以設計了能使陶瓷片在ACCC 導線曲面結構上應用的夾具,能夠滿足在不破壞ACCC導線本身結構的條件下實現結構健康監測。使用夾持裝置的激勵裝置可以在 ACCC 導線上移動位置以實現對ACCC 導線不同位置的監測，實驗中使用的波形激勵裝置為圓形壓電陶瓷片。

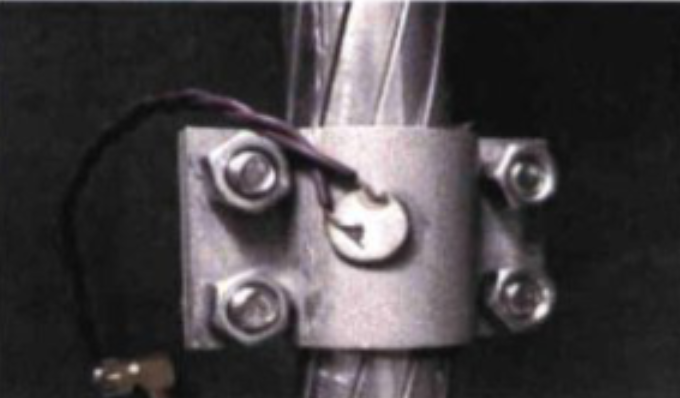

夾持裝置

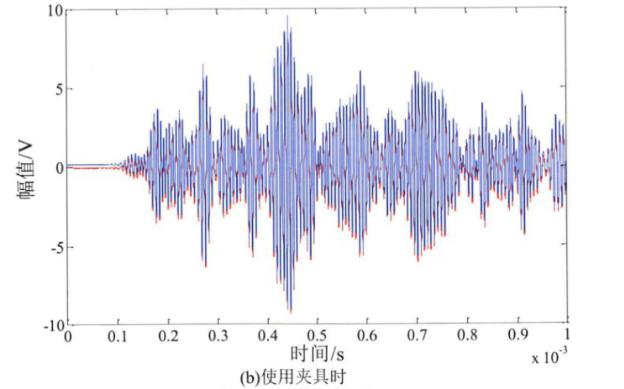

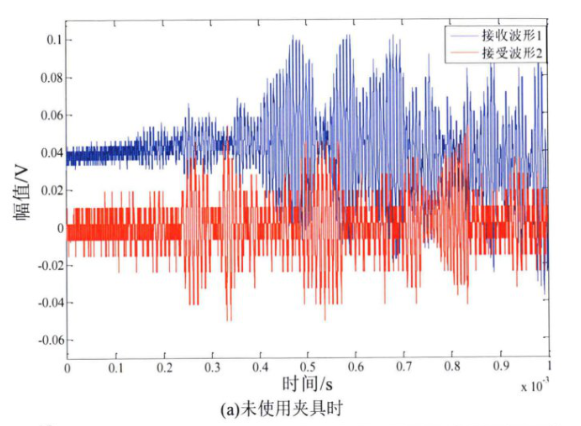

在相同實驗條件下，未使用夾具時，由于波形未完全和 ACCC導線耦合，導致即使在相同實驗條件下兩次接收到的波形不同，且接收波形幅值較小;而使用夾具時，在相同條件下兩次檢測到的波形基本吻合，幅值較大，重復性好，說明使用特制夾持裝置后，彈性波能很好地耦合到ACCC導線中，有效地增大了接收信號的幅值，有利于后期對有效信號的提取和分析。



接收信號模型
