高壓放大器在交變電場空間電荷測量研究中的應用
交變空間電荷測量系統主要包括交變高壓源、數據采集模塊、測試平臺等組成部分。
交變高壓源為試樣材料提供測試所需的高壓電場環境。高壓源有兩種實現方式，一是直接選用高壓發生設備，二是采用高壓放大器，需要信號發生器輸入一個幅值較低的控制信號，放大器將控制信號放大后輸出。在交變電場空間電荷的測量中，需要協調交變高壓和脈沖源輸出在時序上的先后關系，測量特定相位點上的空間電荷分布情況。直接選用高壓發生設備很難控制其輸出電壓的相位變化，而放大器的輸出與控制信號同步，控制信號的相位變化易于實現，故采用高壓放大器提供高壓。

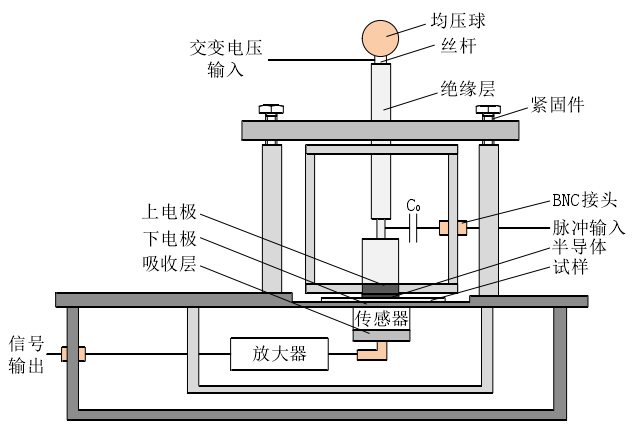

交變空間電荷測試平臺結構圖

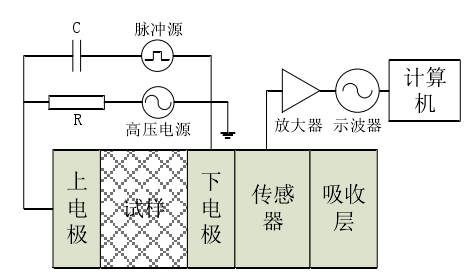

PEA法交變電場空間電荷測試系統的基本原理如圖所示，高壓電源提供交變電場，脈沖源提供脈沖激勵，交變電場和脈沖電場共同耦合在待測試樣上。試樣中的空間電荷產生的機械聲波被傳感器轉換為電信號后經高壓放大器放大接入示波器保存，通過檢測到的電信號強度和傳播到達時間判定空間電荷的電荷量和位置。
交變電場空間電荷測量系統原理圖

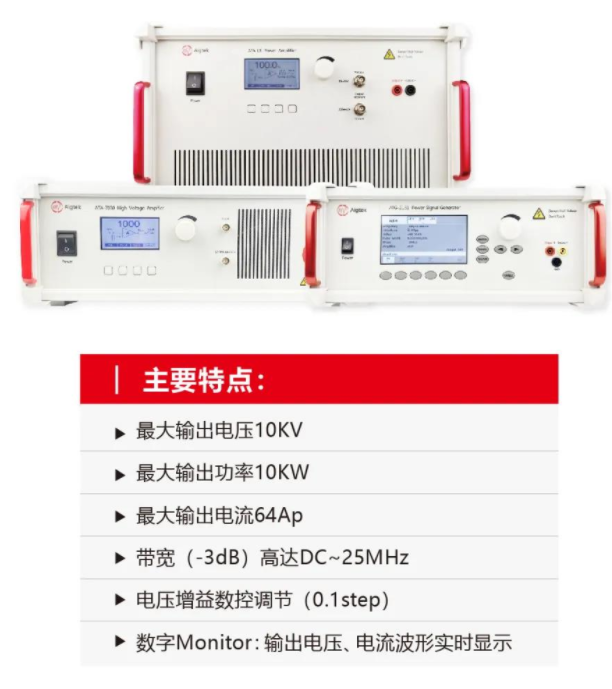

利用交變電場下的空間電荷測量系統，可以展開一系列的研究。包括不同聚合物材料在工頻交流電場下的空間電荷分布特性的研究、外加交變電場的頻率和波形對聚合物中空間電荷相位的影響研究等，為我國的科研事業助力。Aigtek高壓放大器被廣泛的用于電場空間材料的特性的研究，其最大輸出電壓10KV，最大輸出電流 64Ap，帶寬（-3dB）高達DC~25MHz，可滿足不同材料不同電場研究高壓的需求，電壓增益數控可調，輸出電壓電流波形實時顯示。
