　　實驗名稱：超聲波導波結冰探測系統實驗研究

　　研究方向：超聲探測

　　測試目的：基于壓電材料制成結冰探測系統，實現對飛機飛行中機身出現結冰現象的檢測

　　測試設備：信號發生器，Aigtek的ATA-4315高壓功率放大器，Ni2527開關，主機，信號采集卡，PZD-5A壓電陶瓷片

　　實驗過程：由主機上控制信號發生器發射一個激勵信號，然后將激勵信號進行功率放大，然后將放大后的激勵信號進行選擇發射，選擇功能由開關實現，即每一次發射僅有一個發射壓電片工作，而接收壓電片是一起工作，將接收到的信號通過采集卡在傳輸到主機上觀察分析。依次讓每個發射壓電片工作依次，一次會采集到8個信號，則一次完整的采集會有8x8=64組信號，然后通過定位算法和成像算法進行分析。

圖：機翼布局結冰概率圖

圖：翼型導波概率圖

　　實驗結果：在圓形布局下，結冰對經過此傳感器對的影響能區分的很好，SDC差異較大，此時結冰圖像重構質量較好。在平行布局下，也能在平行線中心附近較好的反映結冰情況。在機翼布局下，能檢測到結冰存在，并且能大致反映結冰程度最嚴重的區域，但在非結冰區域存在一定誤差，導致結冰重構圖像不理想。分析這種現象產生的原因，由于在機翼布局下，人工噴水結型不均勻，有致密的孔隙，而當導波通過結冰區域時，冰層的反射、散射現象非常復雜，這使得在接收傳感器端接收到的信號出現了許多波形的疊加，導致與理想結果出入較大。除此之外，薄的機翼結構加工困難，機翼結構在制作加工時可能存在誤差。除此之外，冰的厚度，冰的形態(霜冰、明冰和混合冰)都對結果有一定的影響。

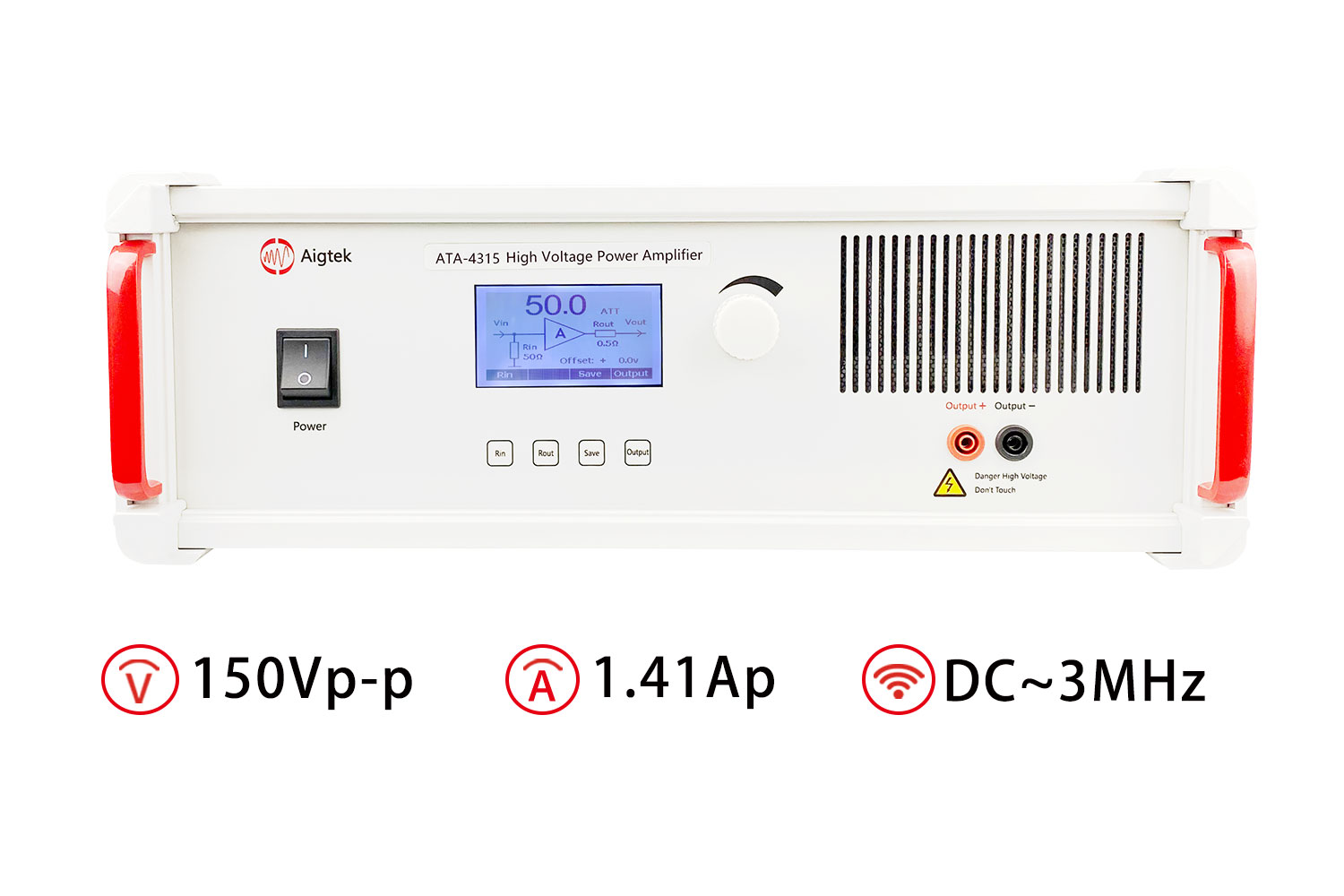

　　安泰ATA-4315功率放大器的指標參數：
