基于超聲導波無損檢測中超聲功率放大器的應用
隨著當前對大型設備結構安全性的日益關注，無損檢測技術已成為現代結構設備制造和使用過程中必不可少的檢測手段之一，超聲功率放大器的在無損檢測中是必不可少的。應用于各個領域，如航天航空領域、電力生產領域、石油化工輸運加工等領域，這些領域的設備結構往往處于較惡劣的工作環境，容易發生磨損、腐蝕等損傷，進而造成結構內部缺陷，因此對這些設備進行定期實時監測成為無損檢測技術應用中的一個重要方面。

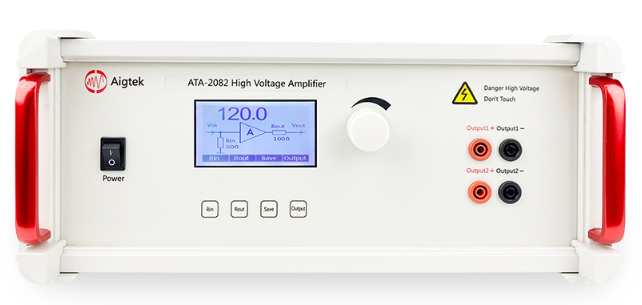

超聲波進入物體遇到缺陷時聲波會產生反射、折射、衍射，接收器可接收回波，分析回波可以精確的探測缺陷的位置、形狀、大小等。超聲導波無損檢測中都需要高電壓驅動，Aigtek公司的ATA-2082是一款理想的可放大交直流信號的雙通道功率放大器。最大輸出800Vp-p (±400V)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
超聲功率放大器的特點：
雙通道
最大輸出電壓800Vp-p(±400V)
最大輸出電流（峰值）40mA
帶寬（-3dB）DC~200kHz
高電壓，多通道（同步輸出）
輸入、輸出電阻可調
電壓增益粗調 1 倍步進，細調 0.1 倍步進
Monitor 監測口 100:1
功率放大器輸出為連續功率，輸出過流過壓保護功能，在保護輸出的同時確保儀器不會外部短路，或外部電壓電流反饋而損壞。電壓放大倍數0-120倍可調，頻率覆蓋DC-200KHz，輸入輸出電阻兩檔可選，適合半導體高壓驅動、各種大功率、微機電工程、壓電材料、大電流驅動等應用，可對信號發生器和函數波形發生器等的波形進行放大作用。
超聲導波是一種新興的無損檢測方法其優勢是檢測距離長、范圍廣，可以對難以觸碰的區域進行在線檢測。其原理是應力波在不同介質中反射、折射、衍射，碰到缺陷后會產生相應回波射信號，對回波信號進行提取、分析便可探測到被測物體的損傷情況。由被測物的邊界條件不同，又有Lame波、管狀導波、柱狀導波等，由其波結構不同可分為多種模態。
