功率放大器高頻驅動超聲波換能器
超聲波換能器是一種能把高頻電能轉化為機械能的裝置。功率放大器高頻驅動容性阻性的負載換能器時，它的功能是將輸入的電功率轉換成機械功率即超聲波再傳遞出去，而自身消耗很少的一部分功率。在驅動時需考慮功率、阻抗、頻率等各方面的因素。
功率放大器應用于超聲波測試、壓電陶瓷、醫療超聲、 MEMS 實驗、水聲（換能器）磁性材料的磁化特性（B-H 曲線）測量以及等眾多領域。選擇功率放大器驅動換能器的主要指標考慮輸出電壓、頻率、所需要輸出的功率、電阻等，Aigtek針對1 MHz的超聲波換能器驅動電路進行了設計。

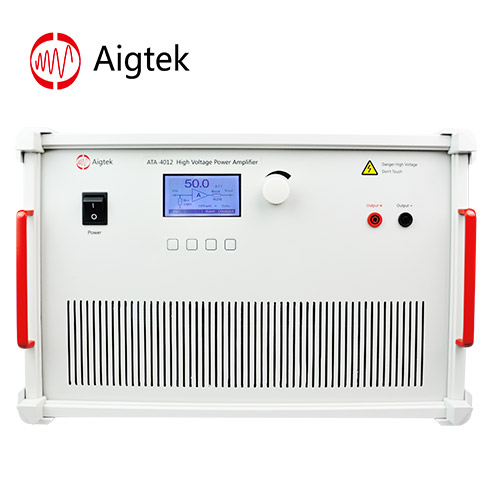

功率放大器超聲波驅動電路主要是配合信號源、函數信號發生器來實現驅動換能器的作用，用來放大信號發生器輸出的各種波形信號的幅度和功率，Aigtek公司設計了各種系列的高壓放大器、功率放大器、寬帶放大器等驅動電路系統，例如：ATA-4000系列是一款理想的可放大交、直流信號的高壓功率放大器。最大輸出310Vp-p (±155Vp)電壓，452Wp功率，頻率范圍DC-1MHz，可以驅動高壓功率型負載。電壓增益，直流偏置數控精細可調，為客戶提供了豐富的測試選擇。
高電壓，大功率
輸入、輸出電阻可調
電壓增益粗調1倍步進，細調0.1倍步進
直流偏置0.1V步進可調
Monitor監測口100:1
最大帶寬（-3dB）DC~1MHz
輸出電壓高達310Vp-p (±155Vp)
最大輸出電流4Arms

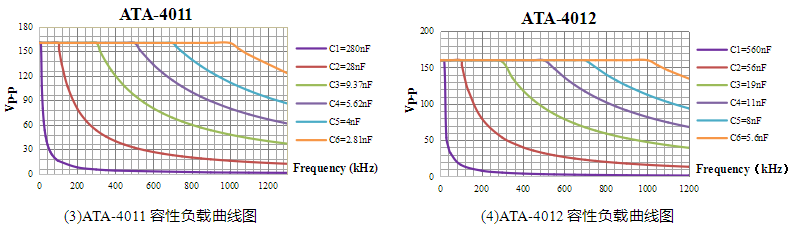

型號 | ATA-4011 | ATA-4012 | ATA-4014 | ATA-4051 | ATA-4052 |
輸出形式 | 單端輸出 | 單端輸出 | 單端輸出 | 單端輸出 | 單端輸出 |
帶寬（-3dB） | DC~1MHz | DC~1MHz | DC~1MHz | DC~500kHz | DC~500kHz |
最大輸出電壓 | 160Vp-p（±80Vp） | 160Vp-p（±80Vp） | 160Vp-p（±80Vp） | 310Vp-p（±155Vp） | 310Vp-p（±155Vp） |
最大輸出電流 | 0.75Ap（DC~50Hz） | 1Ap（DC~50Hz） | 2Ap（DC~50Hz） | 0.5Ap（DC~50Hz） | 1Ap（DC~50Hz） |
1.41Ap，1Arms（50Hz~1MHz） | 2.82Ap，2Arms（50Hz~1MHz） | 5.65Ap，4Arms（50Hz~1MHz） | 1.41Ap，1Arms（50Hz~500kHz） | 2.82Ap，2Arms（50Hz~500kHz） | |
最大輸出功率 | 112.8Wp | 225.6Wp | 452Wp | 218.55Wp | 437.1Wp |
保險絲 | 5A/250V | 8A/250V | 8A/250V | 8A/250V | 10A/250V |
電壓增益 | x0~50（0.1 step） | x0~50（0.1 step） | x0~50（0.1 step） | x0~100（0.1 step） | x0~100（0.1 step） |
負載RL上限 | ≥56.6Ω（50Hz以上） | ≥28.3Ω（50Hz以上） | ≥14.1Ω（50Hz以上） | ≥109.6Ω（50Hz以上） | ≥54.8Ω（50Hz以上） |
輸出電阻 | ≤1Ω (可定制） | ≤0.5Ω (可定制） | ≤0.25Ω (可定制） | ≤1Ω (可定制） | ≤0.5Ω (可定制） |
壓擺率 | 400V/μs | 400V/μs | 400V/μs | 400V/μs | 400V/μs |
輸入電阻 | 50Ω / 5kΩ | ||||
輸入幅度 | 0~10Vp-pMAX | ||||
輸出電壓誤差 | ≤±3% | ||||
電壓監測 | 100:1（±5%） | ||||
諧波失真（THD） | ≤0.1%@1kHz，100Vp-p | ||||
輸出電壓零點漂移 | ≤0.1V | ||||
信噪比 | ≥80dB | ||||
輸出接口 | 4mm香蕉插座 | ||||
保護 | 過流保護 | ||||
信號地 | 與機殼、電源線地相連 | ||||
供電電壓 | AC220V±10%，50Hz | ||||
工作溫度 | 0℃~45℃ | ||||
儲存溫度 | -20℃~50℃ | ||||
工作濕度 | 80%RH，無冷凝 | ||||
尺寸（寬*高*深） | 440*163*470mm | 440*163*470mm | 440*290*470mm | 440*163*470mm | 440*290*470mm |
Aigtek功率放大器可對MEMS、壓電、光電、換能器、鐵電、納米等材料和器件進行驅動和激勵，應用領域涵蓋精密工程、電力電子、物理、光電、化學、航空航天工程和計量測控等。在科研院所、高校和企業的研發、質量等部門有著廣泛的應用。
本文素材由西安安泰電子整理發布，如果想了解更多，請持續關注安泰官網m.fjiakun.cn。Aigtek是國內專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等測量儀器研發、生產和銷售的高科技企業。
