應用案例

實驗內容：利用壓電系統進行損傷位置檢測

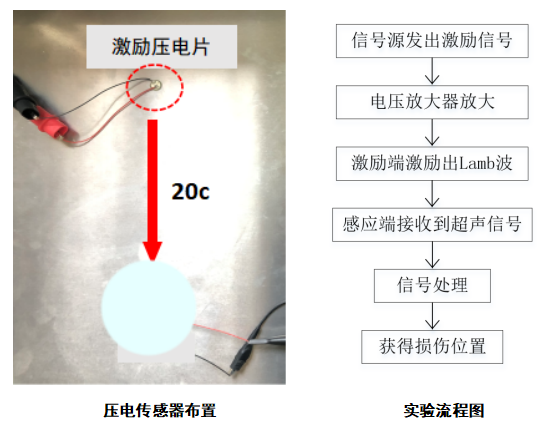

信號源產生激勵信號，通過功率放大器進行電壓放大，加在壓電片兩端，激勵出超聲lamb波，在板上傳播一段距離后由另一片壓電片進行接收。感應出的電壓信號就攜帶有損傷信號，通過一定的信號處理的方法就可以得到損傷的位置。

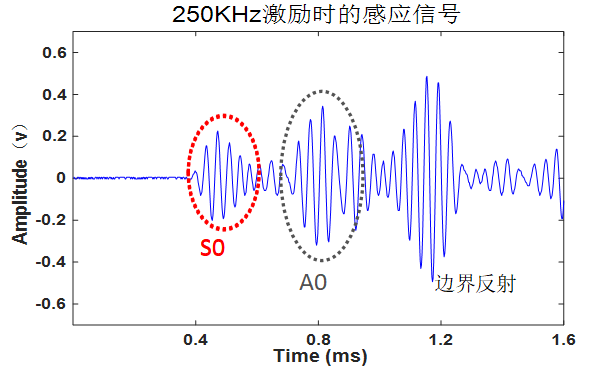

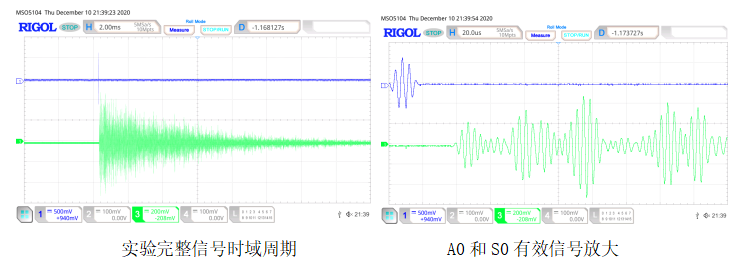

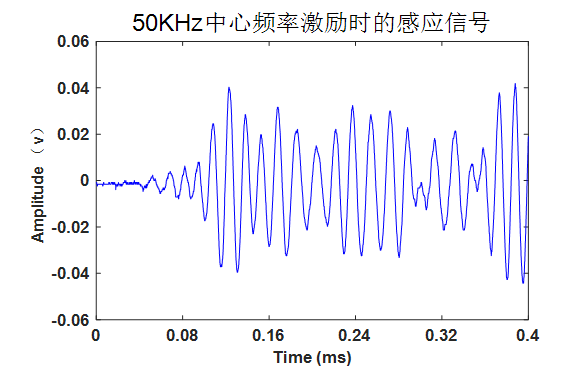

實驗結果：

實驗結論：

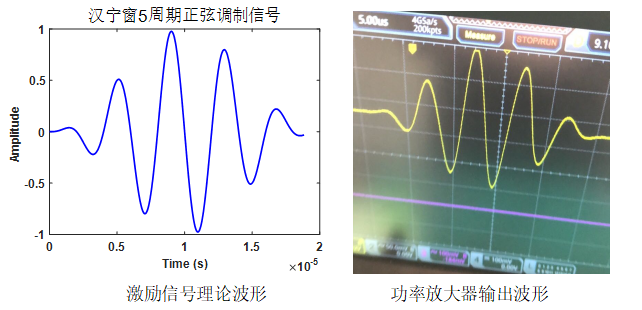

利用此壓電損傷監測系統能很好的完成壓電損傷監測的測試。通過功率放大器將信號源產生的窄帶五周期正弦漢寧窗調制波（屬于arb任意波的范疇）放大，施加在壓電片的兩端，可以有效地激勵出超聲lamb波，從對功率放大器輸出電壓的直接監控信號和感應壓電片接收到的感應信號都能證明這一點。
