光纖光柵是近年來發展最迅速的光纖無源器件之一。由于其具有許多獨特的優點，如抗電磁干擾、可高溫工作、體積小、抗腐蝕等，在光纖通信、光纖傳感等領域均得到廣泛應用。隨著光纖光柵制造技術的不斷完善，應用成果日益增多，光纖光柵成為目前最有發展前途、最具代表性的光纖無源器件之一，光纖光柵的出現使構建復雜的全光纖通信和傳感網絡成為可能，極大地拓展了光纖技術的應用范圍。



隨著光纖傳感技術的發展，對于無源光柵電壓傳感器性能研究顯得尤為重要。采用搭建逆壓電-光柵電壓傳感器的校驗測量平臺對傳感器的性能進行校驗。本測試平臺所用設備根據設備性質，可分為光學、電學兩大類設備。光學設備主要包括寬帶激光源和光電探測器，用于提供寬帶光信號和檢測輸出光信號;電學設備主要包括函數發生器，沖擊電壓發生器，高壓放大器和示波器，用于提供和檢測不同類型的電壓信號。

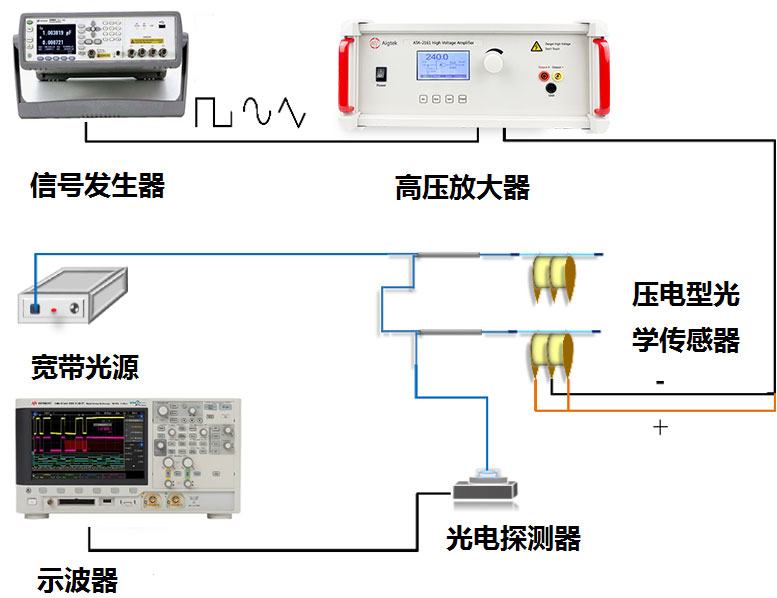

傳感器校驗測試平臺如圖所示。信號發生器與高壓放大器聯合使用，為傳感器提供基本的寬頻帶、多幅值的正弦波，方波，三角波信號等。寬帶光源為傳感器提供光源信號。傳感器的輸出光信號通過光導纖維進入光電探測器，在光電探測器中完成光電轉換，最后通過電纜信號線傳輸至示波器進行顯示。在測試前，首先應檢測傳感器內部的光路暢通性，以保證后續信號的傳輸可靠性。具體應檢測光環形器的三個端口處，光環形器間的連接段處，以及傳感器輸出到光電探測器的光纖的連通性。

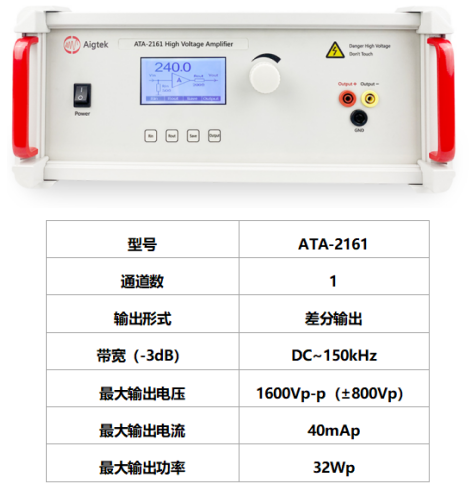

AigtekATA-2161高壓放大器被廣泛的應用在MEMS測試，壓電陶瓷以及換能器的驅動，微粒分選等領域，其在光柵電壓傳感器研究中以高電壓的優勢成為很多研究者的選擇。ATA-2161最大差分輸出1600Vp-p(±800Vp)高壓，可以驅動高壓型負載。最大輸出電流 40mAp ，帶寬（-3dB）高達DC~150KHz。





通過以上的介紹，相信您對高壓放大器在逆壓電-光柵電壓傳感器中的的應用有了清晰的了解，如想了解更多有關高壓放大器放大器驅動應用，請持續關注安泰電子官網m.fjiakun.cn。西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于高壓放大器、功率放大器、功率信號源、功率放大模塊、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。
