如何選擇高精度基準電壓源？
由于電源內阻等多方面的原因，理想電壓源在真實世界是不存在的，但這樣一個模型對于電路分析是十分有價值的。電子設備必須能夠?qū)⒄鎸?shí)世界的測量結果 (速度、壓力、長度、溫度) 反應到電子世界中的可測的量 (電壓)。測量電壓需要一個衡量標準，該標準就是基準電壓。那么如何選擇高精度基準電壓源？以下就為大家解答。
精度和穩定性。高精度基準電壓源有很多形式并提供不同的特性，但歸根結底，精度和穩定性是基準電壓源最重要的特性，因?yàn)槠渲饕饔檬翘峁┮粋€(gè)已知輸出電壓。相對于該已知值的變化是誤差。基準電壓源規格通常使用下述定義來預測其在某些條件下的不確定性。
溫度漂移。對于在指定溫度范圍內具有非常好線性度的基準電壓源，或者對于那些未經仔細調整的高精度基準電壓源，可以認為最差情況誤差與溫度范圍成比例。這是因?yàn)樽畲蠛妥钚≥敵鲭妷簶O有可能是在最大和最小工作溫度下得到的。然而，對于經過仔細調整的基準電壓源 (通常通過其非常低的溫度漂移來判定)，其非線性特性可能占主導地位。
長期穩定性。該規格衡量基準電壓隨時間變化的趨勢，與其他變量無關。
熱遲滯。這一規格常常被忽視，但它也可能成為主要誤差源。它本質上是機械性的，是熱循環導致芯片應力改變的結果。經過很大的溫度循環之后，在給定溫度下可以觀察到遲滯，其表現為輸出電壓的變化。它與溫度系數和時間漂移無關，會降低初始電壓校準的有效性。
其他規格。根據應用要求，其他可能重要的規格包括電壓噪聲、線性調整率/PSRR、負載調整率、壓差、電源電壓范圍、電源電流。

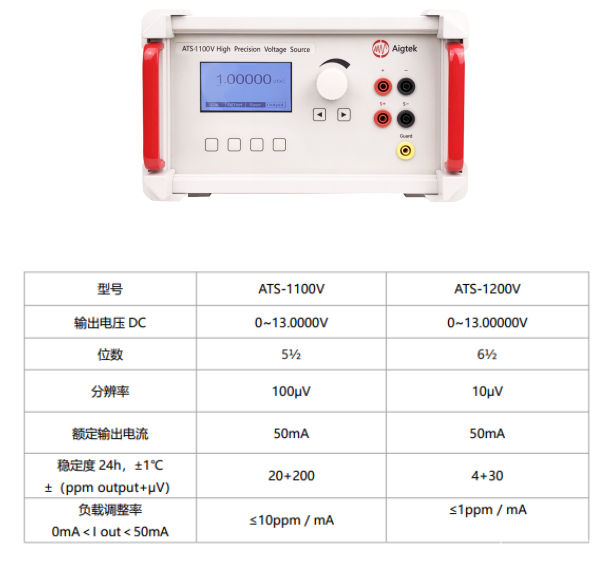

Aigtek公司提供的高精度基準電壓源ATS-1000V輸出電壓0~13V，額定輸出電流 50mA，高精度、高穩定性電壓輸出，連續可調，精度高達6? 位，電壓輸出分辨率可達10μV。因?yàn)槠漭^高的精度，成為很多電子系統設計人員的選擇。
選擇高精度基準電壓源時，了解應用所需的精度非常重，精度要求應切合實際，這有助于確定關鍵規格。本文有關高精度電壓源的選擇資料由西安安泰電子Aigtek整理發布，如果您想了解更多，歡迎點擊安泰電子官網m.fjiakun.cn。
