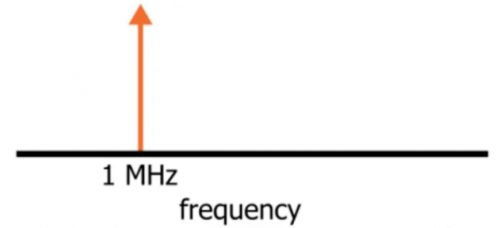

過變換為頻域信號的頻譜圖就是我們通常所說的頻譜。今天Aigtek安泰電子就帶你具體了解一下。一個1MHz的正弦波信號的理想頻譜圖如下：

垂直箭頭表示在 1 MHz 處存在一定量的“能量”。箭頭的線條部分非常細，因為這個理想化的信號絕對沒有其他頻率分量——所有能量都集中在 1 MHz。這個能量就是正弦信號的幅度。

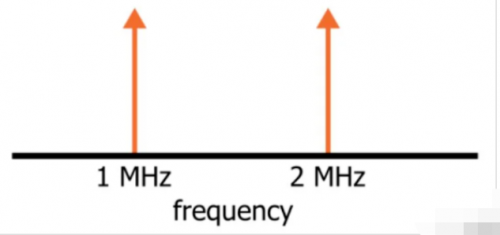

如果我們使用求和電路將這個完美的 1 MHz 正弦曲線與完美的 2 MHz 正弦曲線相結合，頻譜將如下所示：

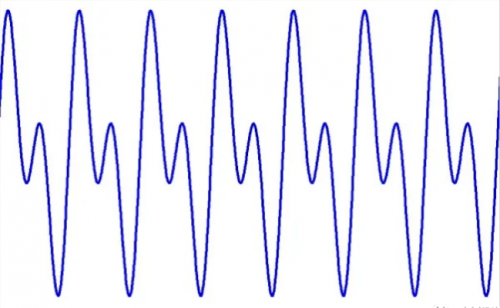

這個頻域圖提供了關于我們新信號頻率特性的非常清晰的數據。如果我們主要對電路的非瞬時頻率相關行為感興趣，頻譜將為能夠提供所需的信息。相比之下，時域波形并不簡單，而且顯得比較難以處理。下圖顯示的是一個頻率為f和頻率為2f的正弦波信號疊加，想要分清哪個是哪個，想必并不容易。

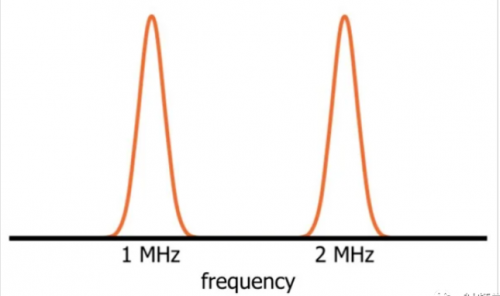

但是，現實中的頻譜很難是一條很細很細的箭頭，通常是如下圖所示的具有一定帶寬的信號。



為什么會出現差異？首先，測量系統的分辨率是有限的，這種限制本質上會損害原始信號中可能存在的任何“理想”質量。但即使我們有一個無限精確的測量設備，由于噪聲，頻譜也會與數學版本不同。

能夠產生上一節中顯示的“純”頻譜分量的唯一類型的信號是完美的正弦波——即沒有噪聲，也沒有周期或幅度的變化。與完美正弦曲線特性的任何偏差都會引入額外的頻率分量。

一個直觀的例子是相位噪聲：期望真實世界的振蕩器總是產生完全相同的頻率是不切實際的；一個周期的實際持續時間不可避免地會有（希望很小）變化，這被稱為相位噪聲。如果您收集覆蓋一千個周期的數據，然后執行頻譜分析，您就可以有效地平均這一千個周期的頻率內容。結果將是上面顯示的光譜形狀；波形的寬度對應于與標稱頻率的平均偏差。
