　　日常生活中所遇見的音頻功率放大器，一般是把微弱的（20Hz~20kHz）的音頻信號進行功率放大之后再驅動大功率揚聲器進行發聲。而寬帶功率放大器與音頻功率放大對比，則具有更寬的工作頻率。安泰研發的ATA-1372A功率放大器，帶寬高達3MHz，最大輸出功率70Wp，壓擺率大于467V/μs，能夠應用在更多的場景，比如評估數字鉗形表或者數字萬用表的性能。

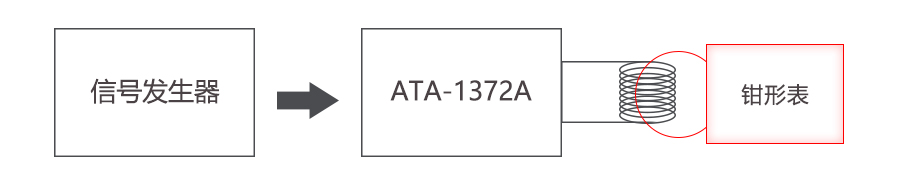

　　數字鉗形表測量系統示意圖：

　　數字鉗形表或者數字萬用表一般情況下都支持對電流的測量，不過頻率響應要求400Hz以下，而特殊的則支持對100kHz范圍以及大于1A的電流信號測量，想要測量這類信號能力的時候，就需要使用信號發生器，頻率范圍都能滿足需求，不過由于信號發生器的輸出電流較小，所以不能直接驅動阻抗低的電磁線圈，使用的時候就需要在信號發生器和磁線圈中間連接寬帶功率放大器。

　　測量原理介紹：

　　數字鉗形表測量電流的時候，其實是通過磁感應線圈組成的鉗頭，去感應電磁線圈的磁場變化，并且產生感應電壓信號直接到數字鉗形表的采樣電路。鉗形表依據電壓大小來計算磁通量，電磁線圈的磁通量變化和線圈信號電流成正比，根據歐姆定律可以計算，電磁線圈的信號電流為：線圈繞組兩端電壓/線圈繞組總阻抗，所以測試時需要的信號頻率和信號電流都可以通過設置信號發生器頻率和幅度來改變。通過設置頻率和幅度，每次都記錄鉗形表測量的電流，根據指標來考核鉗形表測量電流信號能力。

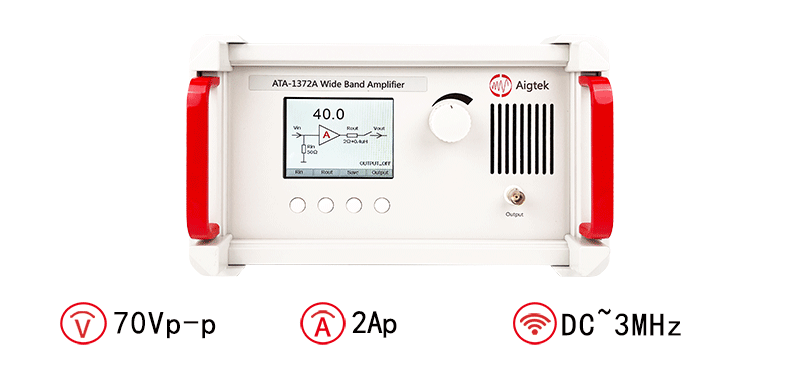

　　圖：ATA-1372A功率放大器指標參數

　　以上就是寬帶功率放大器和信號發生器在數字鉗形表測量中的應用，實際上寬帶功率放大器還有不少的應用，通過上述的測量方法還可以評估功率元器件的性能、測量磁性材料的B-H曲線、以及驅動壓電元件等等。

　　上面的文章就是寬帶功率放大器的工作原理和應用場景的介紹，相信大家現在對寬帶功率放大器有了清晰的認識。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。了解更多內容，請持續關注安泰電子官網m.fjiakun.cn或撥打029-88865020。
