功率放大器主要性能指標是什么（功率放大器工作狀態的分類）
電子儀器中，放大器末級都要帶動一定的負載，所以末級電路不僅要求可以輸出較大幅度電壓，而且要求輸出較大幅度電流，也就是要求放大器能夠對負載輸出較大的功率，這種測試儀器就被稱為功率放大器。
功率放大器主要性能指標是什么：
為了獲得較大的輸出功率，加在功率晶體管的電壓和電流都很大，這時晶體管的安全工作就可以是功放的一個重大問題，一般以不超過管子的極限參數（ICM、BVCEO、PCM）為限度。
1、效率η
功率放大器輸出較大功率，但是自身還會消耗部分能量。放大器所輸出信號的功率和電源供給功率的比值就是功率放大器的效率，用η表示，即：η=Po/PE*100%。
電源的供給功率除了部分轉變成有用的信號功率以外，剩余的部分轉變成晶體管的管耗PC（PC=PE-PO）。若功率放大器的效率太低，不僅會讓電源的供給功率增加，同時還會增加晶體管管耗，甚至造成過熱損壞。所以想要提高功率放大器的性能，那一定要優先考慮功率放大器的效率問題。
2、失真
功率放大器在食用的時候信號擺動幅度比較大，總是會超出晶體管的線性工作區，很小的飽和、截至失真都會造成很大的非線性失真。所以減少非線性失真就會成為提高功率放大器性能的另一個問題。
圖：功率放大器的工作狀態
功率放大器該如何分類，根據工作狀態的不同功率放大器可以分為下面四種：
1、甲類工作狀態：又被稱為A類工作狀態，工作周期內晶體管集電極電流始終流通，效率低，但是非線性失真比較小，適用在對失真敏感的場合。
2、乙類工作狀態：又被稱為B類工作狀態，工作周期內晶體管半個周期工作，另半個周期截止，效率比甲類高，但是容易出現交越失真的問題，適用于大多數功率放大器。
3、甲乙類工作狀態：介于甲類/乙類中間的工作狀態，工作周期內晶體管工作周期大于一半。
4、丙類工作狀態：又被稱為C類工作狀態，精益管的工作時間小于半個周期，適用于高頻的諧振功放。
5、D類功率放大器：功率放大器的輸入信號調制成PWM形式，而晶體管工作在開關狀態，輸出端要通過LC濾波恢復信號波形。效率非常高，但是電路比較復雜，高頻特性比較差，適用于小型化、電池供電和高效率的場合。

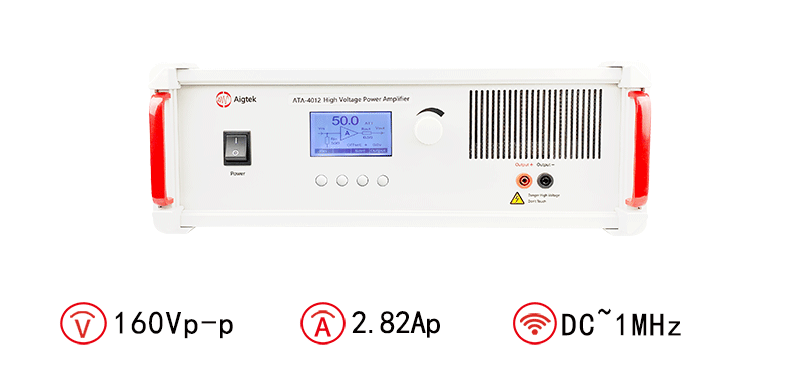

安泰推薦：ATA-4012高壓功率放大器
圖：ATA-4012功率放大器指標參數
以上就是功率放大器主要性能指標和工作狀態分類的內容，如果對于功率放大器，您還有什么想了解的，歡迎咨詢西安安泰電子。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
