功率放大器的輸入阻抗和輸出阻抗是交流還是直流電阻？
功率放大器的輸入阻抗和輸出阻抗一般是指交流電阻。交流電阻指一些伏安特性曲線的斜率。所以放大器輸入阻抗和輸出阻抗都是理論分析計算為主，而不使用萬用表測量其大小。
輸入阻抗一般是指電路輸入端的等效阻抗，輸入端加上一個電壓源U，測量輸入端的電流I，那么輸入阻抗Rin就等于U/I。把輸入端想成電阻的兩端，這個電阻的阻值就是輸入阻抗。
輸出阻抗一般是指信號源的內阻，阻抗越小，驅動更大負載的能力就越高。輸出阻抗是出口處測的阻抗。無論信號源還是功率放大器，都有輸出阻抗的問題。對于理想電壓源來說，內阻是0，而實際中完全做不到。經常會用理想電壓源來串聯電阻r的方法等效一個實際電壓源。這個和理想電壓源串聯的電阻r就是功率放大器/信號源實際的內阻。當電壓源給負載供電的時候，會有電流I從負載經過，并且在電阻產生I*r的電壓降。這會造成電源輸出電壓下降，從而限制最大輸出功率。
輸入阻抗實際是反應對電流阻礙作用的大小，對于電壓驅動的電路，輸入阻抗越大，對電壓源的負載就越輕，也就更容易驅動，不會影響信號源；而對于電流驅動型電路來說，輸入阻抗越小，對電流源負載就越輕。所以說，如果用電壓源驅動，輸入阻抗越大越好；如果用電流源驅動，輸入阻抗越小越好。（只適合低頻電路，高頻電路還要考慮阻抗匹配。）
四端網絡、傳輸線、電子電路等輸入端所呈現的阻抗，實質是等效阻抗。當確定輸入阻抗后，才能阻抗匹配，從信號源等獲取輸入信號。阻抗是電路對交流電流的阻力，輸入阻抗是入口處測的阻抗。高輸入阻抗會減少電路連接的信號變化。在給定電壓下最小阻抗就是最小輸入阻抗。
天線輸入阻抗定義為輸入端電壓和電流的比值，隨著天線長度和工作頻率不同而變化，其值表征天線和發射機或者接收機匹配情況，體現輻射波和導行波中間能量轉換的好壞。
1、功放輸入端阻抗等于輸入信號加到運放輸入端的時候，信號電壓和流入運放輸入端的電流之比。放大微弱信號或者信號源輸出阻抗特別高的時候，放大器輸入阻抗指標有重要意義。
2、功放是可以把輸入信號電壓或者功率放大的裝置，由晶體管/電子管、電壓變壓器以及其他電器元件組成。
3、原理：高頻功率放大器作用在發射機末級，作用是把高頻已調撥信號進行功率放大，然后通過天線輻射到空間，保證一定區域的接收機能接收滿意的信號電平。

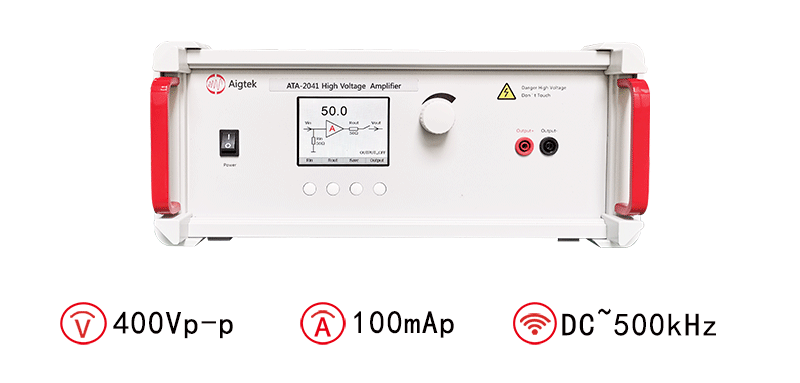

圖：ATA-2041高壓放大器指標參數
功率放大器的輸入輸出阻抗就相當于功率放大器的內阻，輸入相當于負載，輸出相當于電源。輸入阻抗越大，前級的輸入功率越小，但容易引入干擾。放大器輸入阻抗在22L-470K左右，輸出阻抗越小，放大器內損越小，同時輸出電壓穩定性越好，失真越小，對負載控制越好。一般情況下輸出阻抗比輸入阻抗小很多。
以上就是安泰電子帶來的功率放大器的輸入阻抗和輸出阻抗是交流還是直流電阻的解答內容，如果對于功率放大器還有什么疑問，可以隨時咨詢安泰電子。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
