電壓放大器的參數選型方法有哪些呢
電壓放大器是一款理想的可放大交、直流信號的，最大輸出10kVp-p（±5kVp）高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的放大。
電壓放大器是一種可以將幾伏的電壓信號放大到幾百伏或幾千伏，具備電壓放大、電流放大和功率放大的放大器。不同的系列或型號，一般具有不同的輸出特性，如最大可輸出電流、最大可輸出電壓、最大響應速率、最大帶寬等。能夠廣泛應用在超聲能量發射、超聲波驅動、壓電陶瓷驅動等領域。
電壓放大器如何進行選型指南：
1、帶寬
帶寬主要是把正弦波的信號輸入放大器，輸出幅度是輸入幅度乘以放大的倍數。不過隨著頻率提高，輸出的幅度也會衰減。在某個頻率附近，幅度衰減到70.7%，也就是-3dB，對應的頻率就是-3dB帶寬。
2、電壓
選擇電壓放大器的時候要選擇符合需求參數的電壓，而且要有余量，不過余量也不能太大。一般電壓越高的，帶寬就越低，電流越小，所適用的阻抗范圍就越窄。
3、電流
電流主要是由被測負載的阻抗和電壓來決定，一般會有容性負載、阻性負載、感性負載等。不同類型的負載在不同信號頻率下會有不同的阻抗，從而出現不同的電流。

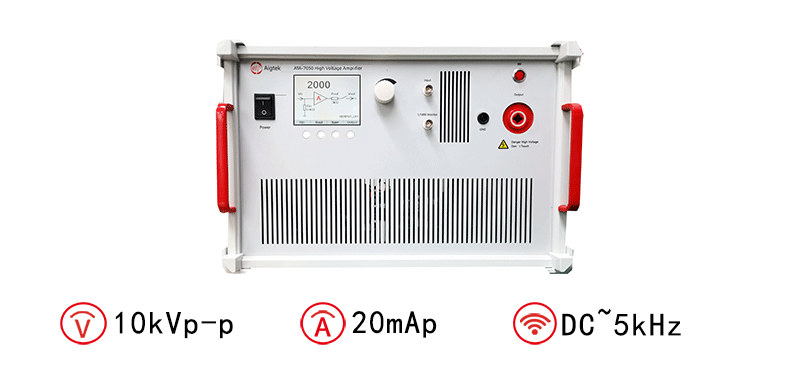

圖：ATA-7050高壓放大器指標參數
4、功率
電壓放大器的功率是指功放的驅動能力，P=U*I。功率選擇通常與客戶期望負載的被測設備的電壓和電流有關，但如果負載是純電阻性的，則可以很容易地計算出容性負載。
5、壓擺率
壓擺率是指放大器輸出電壓的最快變化速率，通常以V/μs表示。這個參數會影響輸出信號的上升時間，同時也會受到輸出電流的約束。
6、阻抗匹配
阻抗匹配一般是為了使信號可以正確傳遞，電壓放大器的阻抗匹配，主要是選擇合適的輸出阻抗和負載阻抗，目的是為了最大功率傳輸使用。
在電子實驗室中，電壓放大器在MEMS測試，超聲波測試，聲吶系統，壓電陶瓷驅動等領域具有廣泛的應用。此外電壓放大器在激光切割、微流控技術細胞分選以及無損檢測等方面的應用也十分頻繁。
