高壓功率放大器在壓電傳感器測試中的應用
壓電式傳感器是基于壓電效應的傳感器。在實際測試應用中需要大功率電源來驅動，這就需要使用功率放大器來驅動壓電器件和傳感器。傳感器作為人類認識世界重要的媒介，將電、磁、聲音等物理量轉換為人們可認知的實體，新興的MEMS工藝能夠在硅基片上利用IC后處理工藝制作各種傳感器，使傳感器與傳感器信號處理電路的片上集成成為可能，并最終實現傳感器與傳感器檢測電路的單芯片集成。
壓電傳感器是一種自發電式和機電轉換式傳感器。它的敏感元件由壓電材料制成。壓電材料受力后表面產生電荷。按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。壓電式傳感器大多是利用正壓電效應制成的。逆壓電效應是指對晶體施加交變電磁場引起晶體機械變形的現象。
傳感器無損檢測的基本原理是：信號發生器產生信號，經功率放大器后，由激勵線圈對鐵磁性構件施加瞬間的激勵磁場，由于磁致伸縮效應，激發構件產生機械波，機械波將沿構件軸向傳播，如有缺陷信號，機械波反射回來，再由逆磁致伸縮效應接收線圈獲得反射波信號，通過信號分析獲得被測構件各處的損傷狀況。用合適的功率放大器提供一定的能量驅動激勵線圈，是實現基于磁致伸縮效應的無損檢測的一個非常關鍵的一個環節。頻率為100KHz，電流峰值為2A的正弦波信號驅動激勵線圈，在被測構件中激勵出磁致伸縮效應的機械波。
高壓功率放大器介紹：
ATA-4000系列高壓功率放大器是 Aigtek公司生產的寬頻電源電壓范圍（160Vpp-310Vpp）的高壓功率放大器，具有低漂移、低噪聲特性，高轉換率等特點。頻率范圍DC-1MHz，該類放大器具有過流過壓保護功能，具有直流偏置功能，可雙極性輸出。

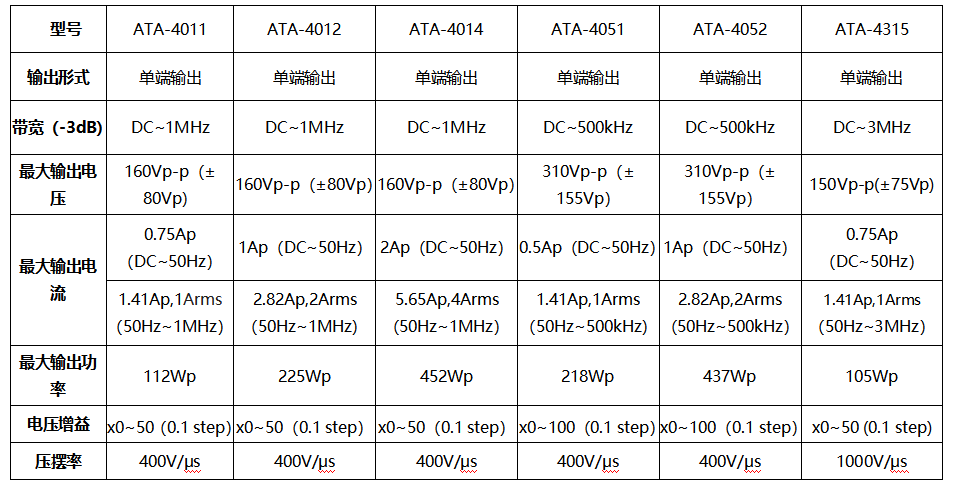

ATA-4000系列高壓功率放大器產品基本參數如圖所示：
高壓功率放大器內部混合集成電路結構采用氧化鈹襯底厚膜電路、陶瓷電容和半導體芯片使其可靠性得到大大地提高。超聲焊接的鋁線使其內部連接非常可靠，在常溫下，外殼封裝使其得到很好的密封和電絕緣。由于高壓功率放大器的電源電壓幅值較高，因此在應用中需注意以下幾方面：過壓保護、過流限制、輸出保護、放大器的安裝和機械考慮等。
