聲光調制器件中Aigtek功率放大器的應用
壓電陶瓷片作為一種電子發聲器件，具有體積小，分辨率高，響應速度快等優點，并能根據驅動信號的頻率改變聲波模式，由壓電陶瓷產生的彈性聲波沿光纖傳播引起光纖周期性微彎，因此可廣泛應用于制作聲光調制器件，如聲致光柵、聲光移頻器、可調諧濾波器等。
壓電陶瓷片在制作通信波段的聲光調制器件時，很多場合要求其工作頻率在1-10MHz，工作電壓在10Vpp以上，市場上常見的信號發生器最大輸出也只有10Vpp，無法滿足測試需求，這就需要采用一種寬頻帶的線性功率放大器來放大信號，進而驅動壓電陶瓷進行工作。
寬帶放大器又名壓電陶瓷驅動電源，即是用于驅動壓電陶瓷類產品的電源，它的基本功能是功率放大，放大倍數可為10倍、60倍...甚至180倍等，輸出可驅動壓電陶瓷的工作電壓，一般為直流，也可以輸出交流。它的輸出電壓范圍不等，如0~150V/500V/1000V/2000V，甚至更高。Aigtek功率放大器可對正弦波、方波、三角波、任意波形等進行放大輸出。
壓電陶瓷驅動電源需要配備一臺函數信號發生器或其他模擬信號發生設備，信號發生器的模擬信號輸出端要與壓電陶瓷驅動電源的模擬信號輸入端相連。電壓輸出接口與PZT壓電陶瓷類產品相連接。本文以ATA-1220D功率放大器+信號發生器為例，將信號發生器輸出的0~10V或0~5V等小信號電壓，放大到60Vpp，帶寬范圍DC-21MHz，輸出功率30W。

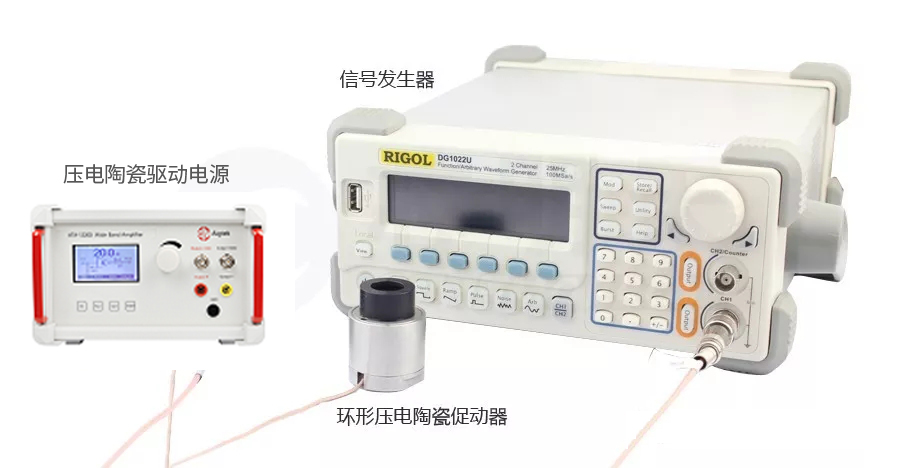

信號發生器與壓電陶瓷驅動電源相連接
Aigtek功率放大器ATA-1220D 可放大交、直流信號。最大差分輸出 60Vp-p (±30Vp)電壓， 輸出電流 1Ap，可與主流的信號發生器配套使用，實現信號的完美放大。輸入為后面板的 BNC 接口；輸入波形幅度 0~10Vp-p （MAX），輸入電阻 50Ω、1MΩ兩檔可選，完美匹配 高、低內阻信號源。輸出為前面板的香蕉插座和 BNC 兩種接口可選。儀器顯示屏采用液晶面板設計，設備狀態及參數動態 顯示，操作界面一目了然，簡潔易懂，電壓數控增益可調。
